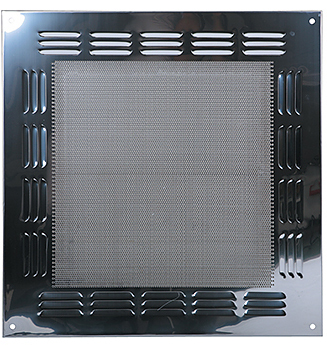

펀칭 플레이트 (루바형)










제품특징


Punching Plate는 HEPA Filter Unit의 끝판에 부착되어 HEPA Filter를 보호하고 공기의 흐름을 적절하게 만들어 주는 외면상 내부속을 가려주기 위한 목적도 있습니다.


풍량에 따라 사이즈가 각각 다릅니다.



재질은 SS41도금과 STS 두가지가 있습니다.



타공률을 4Ø 5.5P / 48%입니다.





00_아이콘.jpg 외형도






00_아이콘.jpg 치수표

HEPA
A
B
C
D
E
F
305 x 305
445
445
395
395
360
360
610 x 305
750
445
700
395
664
360
610 x 610
750
750
700
700
664
664
610 x 762
750
902
700
850
664
816
610 x 915
750
1055
700
1005
664
970
610 x 1120
750
1360
700
1310
664
1274
