팬제품 안내

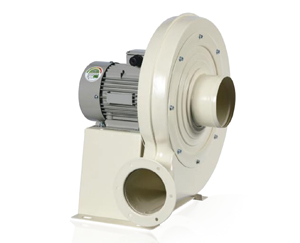

원심형 터보 송풍기
 |
|||
|---|---|---|---|
|
제품 특징
|
|||
|
소풍량, 고풍압에 적합하며 타기종보다 효율이 높습니다.
구조가 견고하며, 취급이 용이하고 설치가 간단합니다.
상기 송풍기는 후곡형(Backward Curved) 날개로 고효율과 내구성을 겸비한 송풍기로 상온공기는 물론 먼지를 함유한 공기, 부착성분이 있는 가스, 고온의 공기등 다양한 기체를 취급하고 사용 및 적용범위가 넓은 이상적인 송풍기로 특히 강력한 흡입력이 높은 토출풍압이 이 송풍기의 가장 큰 특징 입니다. |
|||
모터
고속회전에 적합하도록 고효율 베어링을 채택하였으며 플랜지형으로 팬케이스와 조립, 저진동에 주력하였으며, 삼상/단상 주파수 겸용(60/50Hz)으로 설계되었습니다.
사용처
적용범위로는 각종 송풍용 버너, 공기 수송용등 광범위하게 적용 됩니다.

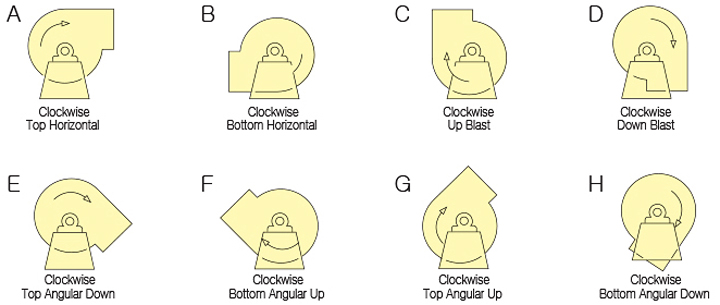

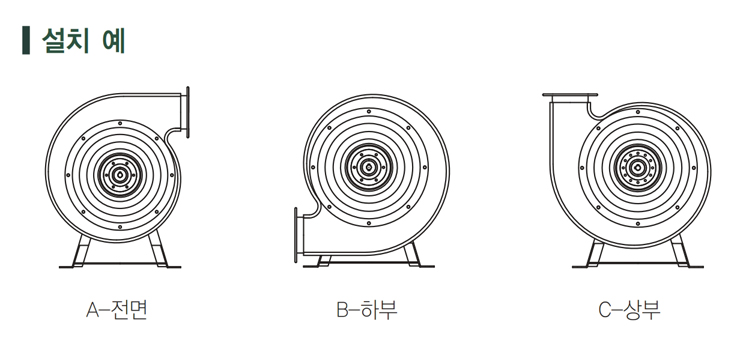

팬 토출방향 (구동축에서 본 방향)

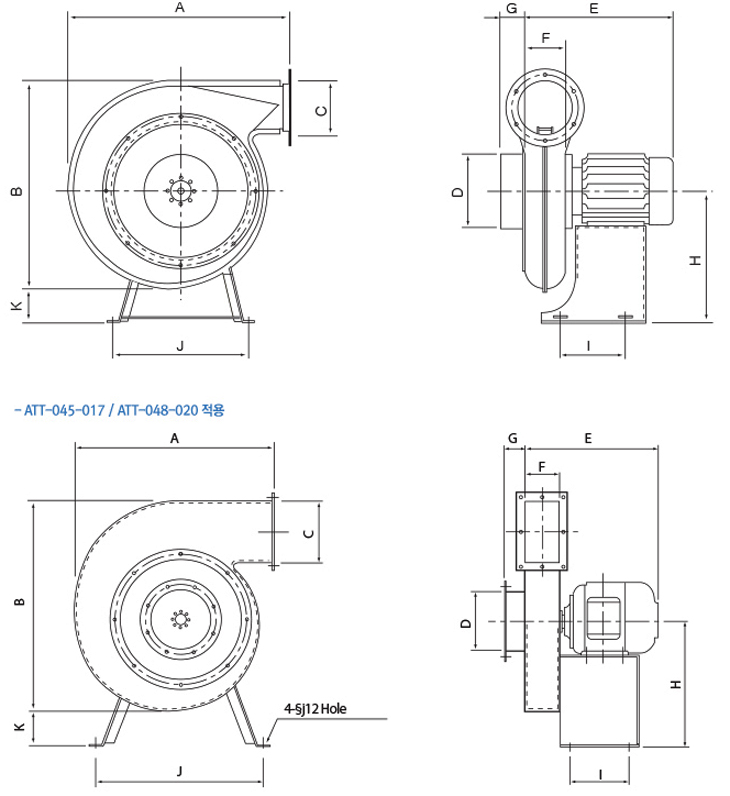

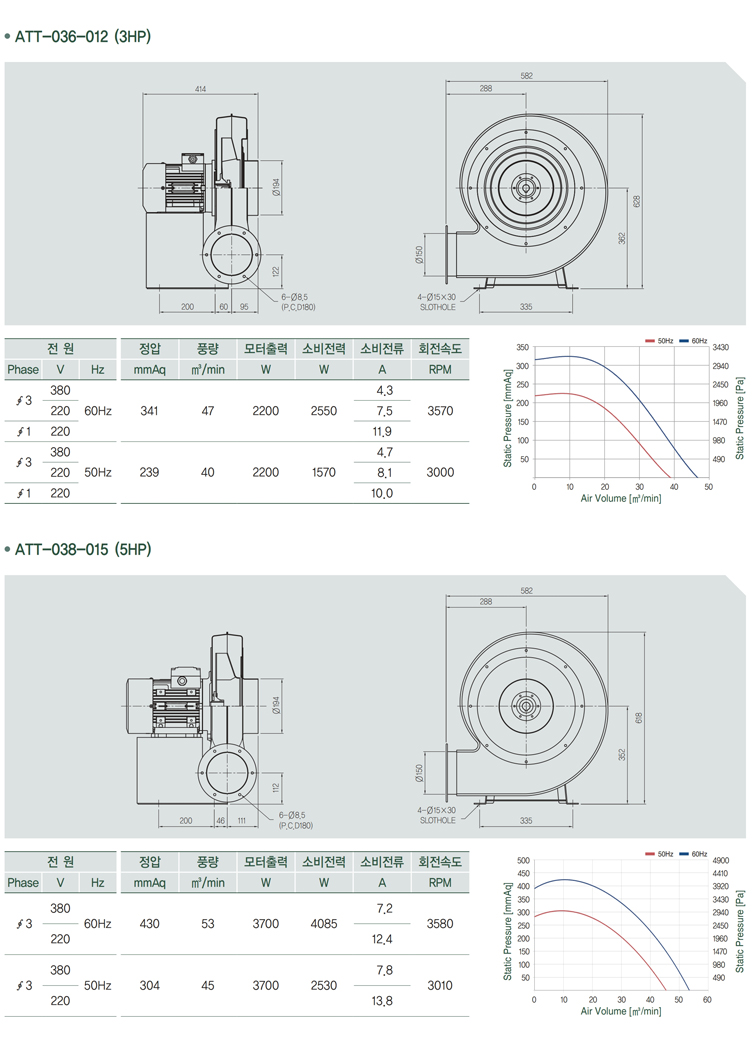

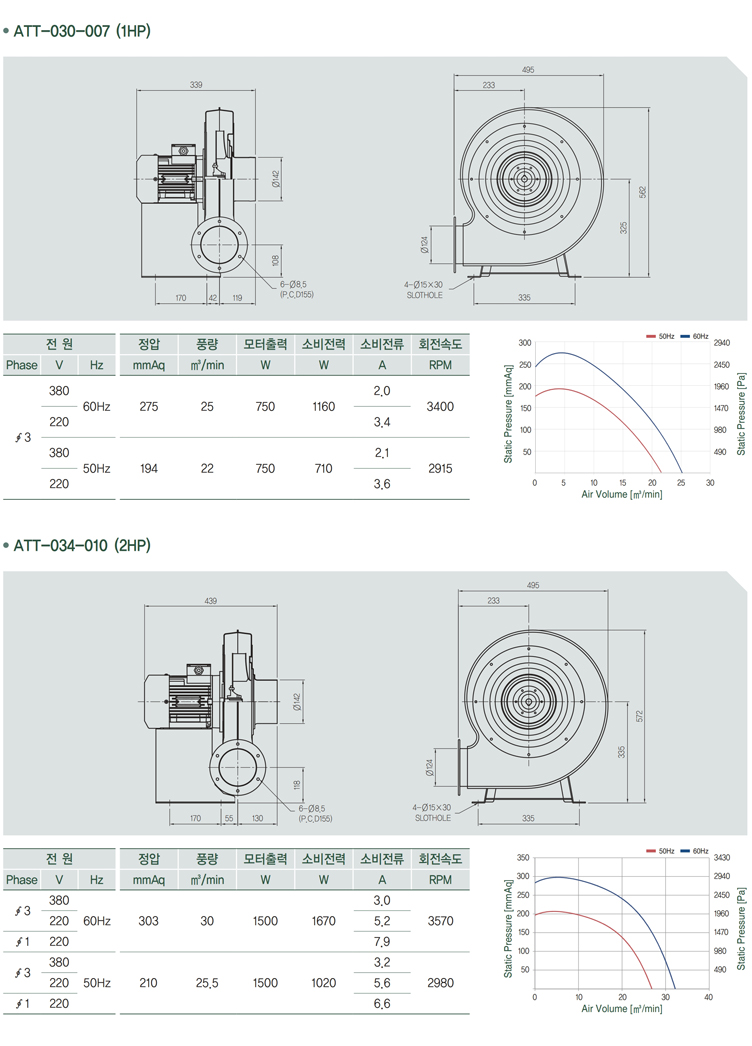

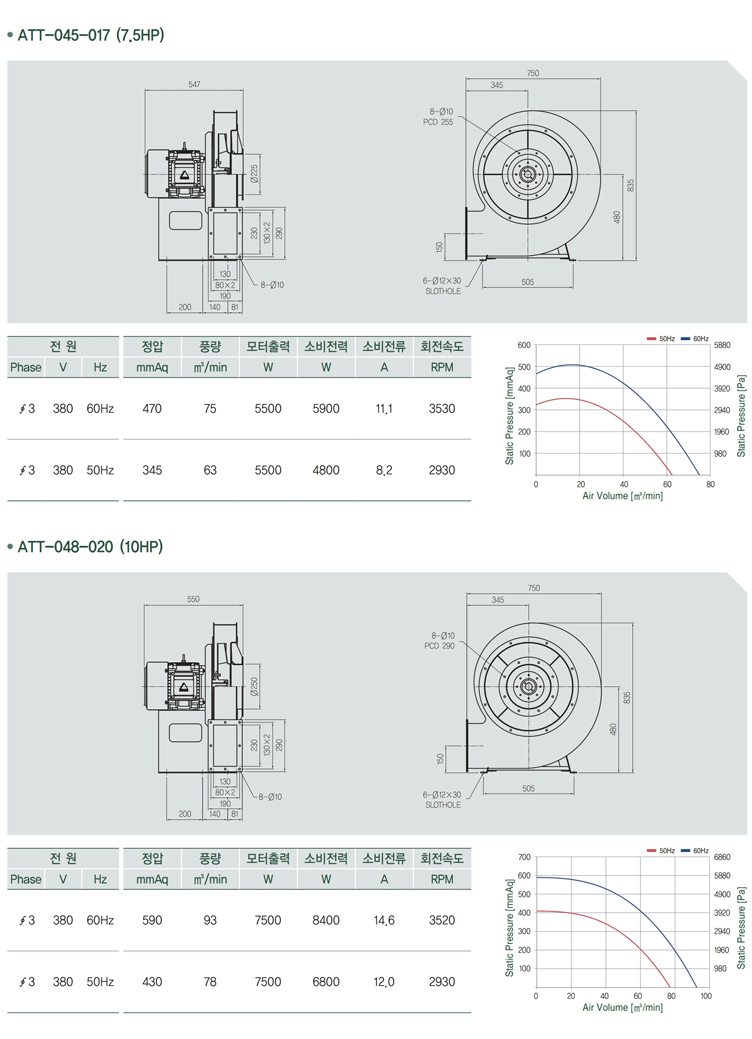

외형도

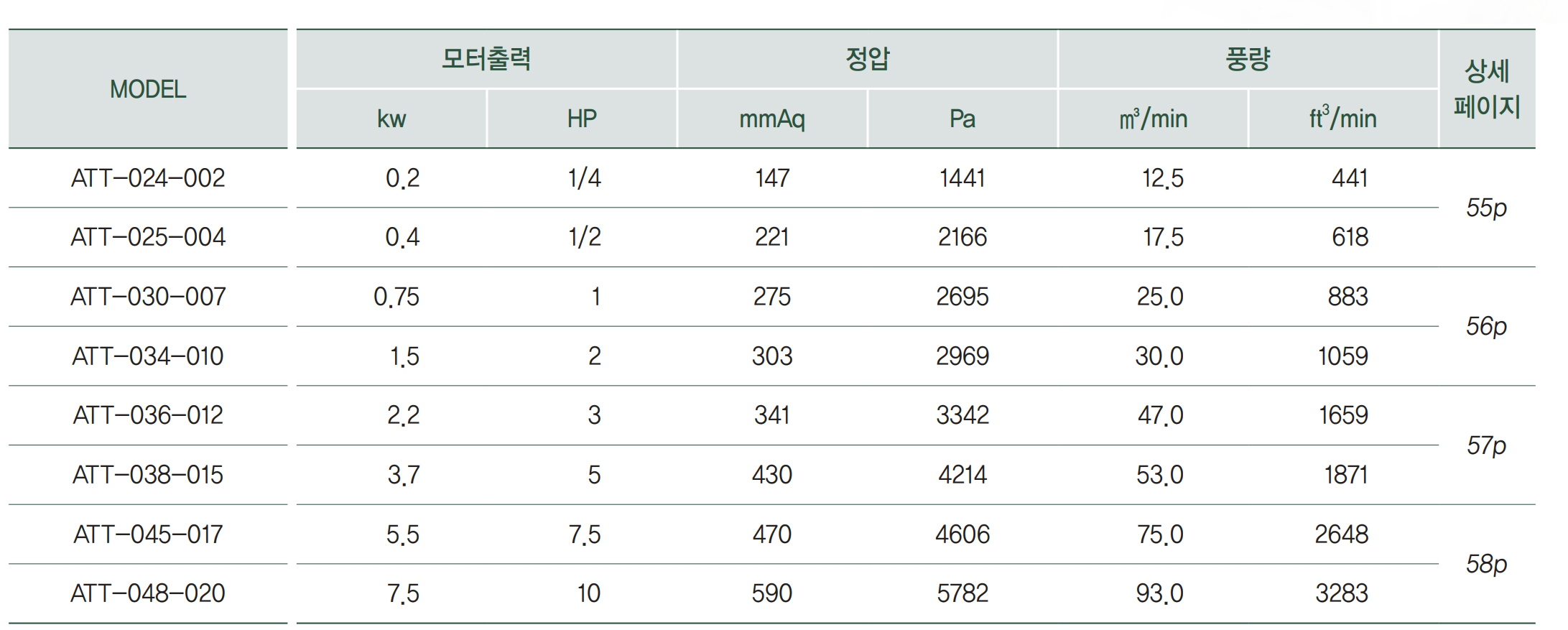

치수표
|
제품번호 Model No
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
| ATT-024-002 1/4HP |
445
|
250
|
105
|
128
|
250
|
80
|
52
|
290
|
150
|
340
|
58
|
| ATT-025-004 1/2HP |
445
|
250
|
105
|
128
|
250
|
80
|
52
|
290
|
150
|
340
|
58
|
| ATT-030-007 1HP |
484
|
510
|
125
|
148
|
285
|
92
|
62
|
324
|
170
|
335
|
93
|
| ATT-034-010 2HP |
484
|
510
|
125
|
148
|
285
|
92
|
74
|
324
|
170
|
335
|
93
|
| ATT-036-012 3HP |
567
|
574
|
150
|
195
|
385
|
115
|
38
|
352
|
200
|
335
|
93
|
| ATT-038-015 5HP |
567
|
574
|
150
|
195
|
385
|
115
|
55
|
352
|
200
|
335
|
93
|
|
ATT-045-017 7.5HP
|
740
|
790
|
230
|
225
|
530
|
130
|
30
|
480
|
200
|
505
|
135
|
| ATT-048-020 10HP |
740
|
790
|
230
|
250
|
530
|
130
|
30
|
480
|
200
|
505
|
135
|
ATT-024-002 (1/4 HP)
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/1∮
|
220/1∮
|
|
|
모터
|
200
|
200
|
|
|
소비전력
|
210
|
350
|
|
|
전류
|
0.8
|
1.4
|
|
|
회전수 MAX
|
2900
|
3470
|
|
|
풍량 MAX
|
9
|
10.8
|
|
|
정압 MAX
|
91
|
130
|
|
|
소음 MAX
|
76
|
80
|
|
|
무게(Kg)
|
28
|
28
|
ATT-025-004 (1/4 HP)
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
400
|
400
|
|
|
소비전력
|
560
|
700
|
|
|
전류
|
2.5/1.3
|
3.0/1.8
|
|
|
회전수 MAX
|
2850
|
3450
|
|
|
풍량 MAX
|
12.5
|
15
|
|
|
정압 MAX
|
144
|
200
|
|
|
소음 MAX
|
73
|
76
|
|
|
무게(Kg)
|
30
|
30
|

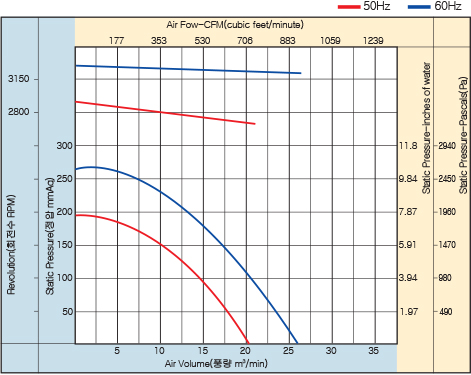

ATT-030-007 (1 HP)
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
750
|
750
|
|
|
소비전력
|
900
|
1240
|
|
|
전류
|
3.2/1.7
|
3.9/2.4
|
|
|
회전수 MAX
|
2850
|
3450
|
|
|
풍량 MAX
|
21
|
26
|
|
|
정압 MAX
|
192
|
265
|
|
|
소음 MAX
|
82
|
84
|
|
|
무게(Kg)
|
35
|
35
|

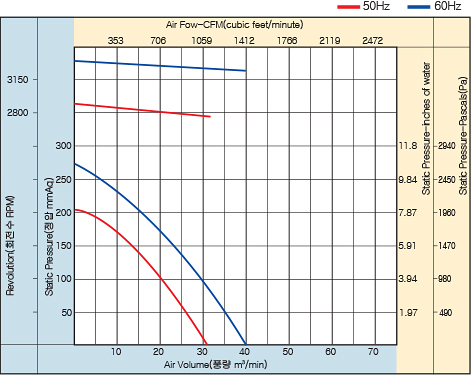

ATT-034-010 (2 HP)
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
1500
|
1500
|
|
|
소비전력
|
1400
|
1700
|
|
|
전류
|
6.0/3.0
|
7.5/4.5
|
|
|
회전수 MAX
|
2850
|
3450
|
|
|
풍량 MAX
|
32
|
40
|
|
|
정압 MAX
|
205
|
285
|
|
|
소음 MAX
|
85
|
88
|
|
|
무게(Kg)
|
40
|
40
|

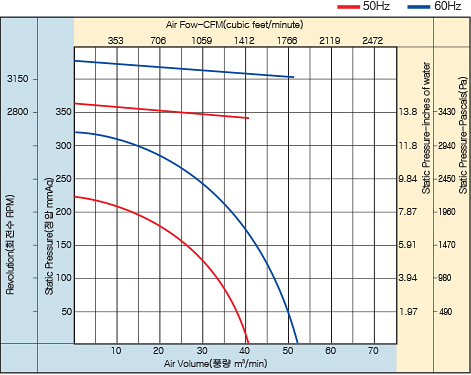

ATT-036-012 (3 HP)
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
2200
|
2200
|
|
|
소비전력
|
2300
|
2800
|
|
|
전류
|
7.0/3.6
|
8.2/4.8
|
|
|
회전수 MAX
|
2850
|
3450
|
|
|
풍량 MAX
|
42
|
52
|
|
|
정압 MAX
|
220
|
320
|
|
|
소음 MAX
|
88
|
91
|
|
|
무게(Kg)
|
45
|
45
|

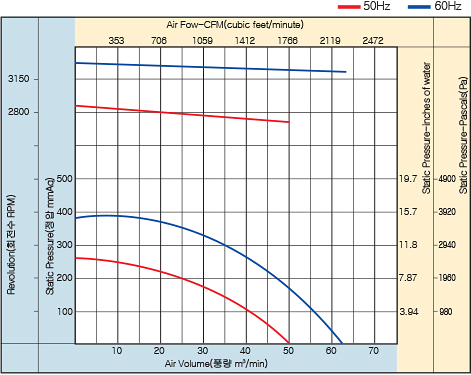

ATT-038-015 (5 HP)
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터
|
3700
|
3700
|
|
|
소비전력
|
3400
|
4200
|
|
|
전류
|
11/5.5
|
13/7.6
|
|
|
회전수 MAX
|
2850
|
3450
|
|
|
풍량 MAX
|
50
|
63
|
|
|
정압 MAX
|
260
|
380
|
|
|
소음 MAX
|
91
|
84
|
|
|
무게(Kg)
|
50
|
50
|
ATT-045-017 (7.5 HP)
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/380/
3∮ |
220/380/
3∮ |
|
|
모터
|
5500
|
5500
|
|
|
소비전력
|
4800
|
5900
|
|
|
전류
|
13/7.6
|
16/9.5
|
|
|
회전수 MAX
|
2900
|
3500
|
|
|
풍량 MAX
|
63
|
75
|
|
|
정압 MAX
|
245
|
470
|
|
|
소음 MAX
|
92
|
94
|
|
|
무게(Kg)
|
80
|
80
|

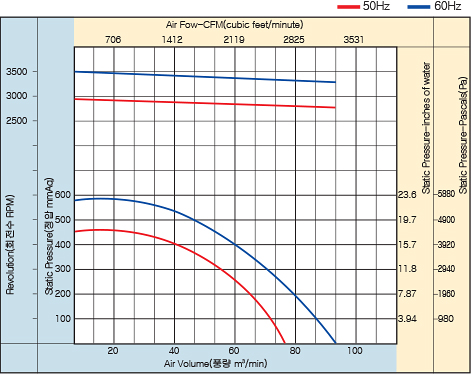

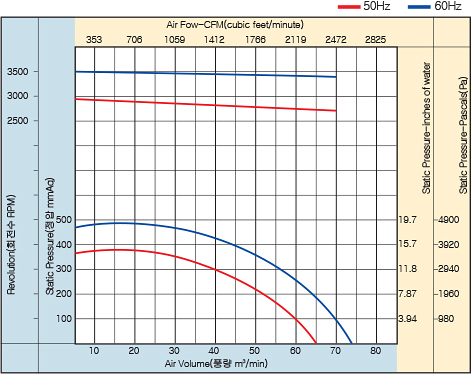

ATT-048-020 (10 HP)
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/380/
3∮ |
220/380/
3∮ |
|
|
모터
|
7500
|
7500
|
|
|
소비전력
|
6800
|
8400
|
|
|
전류
|
20.5/12.0
|
25.5/14.7
|
|
|
회전수 MAX
|
2900
|
3500
|
|
|
풍량 MAX
|
78
|
93
|
|
|
정압 MAX
|
430
|
590
|
|
|
소음 MAX
|
94.5
|
96
|
|
|
무게(Kg)
|
86
|
86
|
