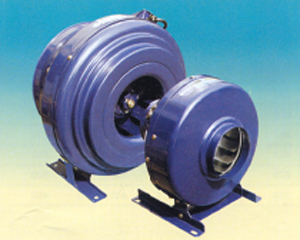

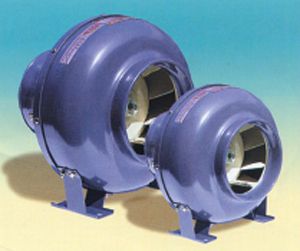

덕트인 라인 송풍기











제품 특징




덕트 인-라인 송풍기는 혼합기류형으로 설계된 팬으로 원심력에서 축류로의 변환을 이어주기 위해 특별이 개발된 제품 입니다.

팬의 구조는 진동 및소음을 차감시킬 수 있는 하우징(Housing)과 공기역학적으로 설계된 임펠라(Impeller)와 가이드가 이 제품의 특징 입니다.

덕트 인-라인 송풍기는 원형 접속배관과 직접 연결되는 구조이며 설치 및 수리가 용이합니다.





00_아이콘.jpg 구조

하우징, 임펠라, 모터, 베이스로 구성 됩니다.

하우징과 베이스의 재료는 스틸이며 분체도장을 합니다.

임펠라의 재료는 스틸 또는 알루미늄을 사용하여 분체도장을 합니다.




00_아이콘.jpg 모터

전기적으로 균형을 유지하여 소음, 진동을 죄소화하고 공기의 흐름을 원할하게 하기위해 최소형, 최경량으로 설계되어 있습니다.





00_아이콘.jpg 사용처

급기 및 배기용으로 사용가능하며 팬의 설치는 어느 각도에서나 덕트의 위치에 따라 설치가 가능합니다.

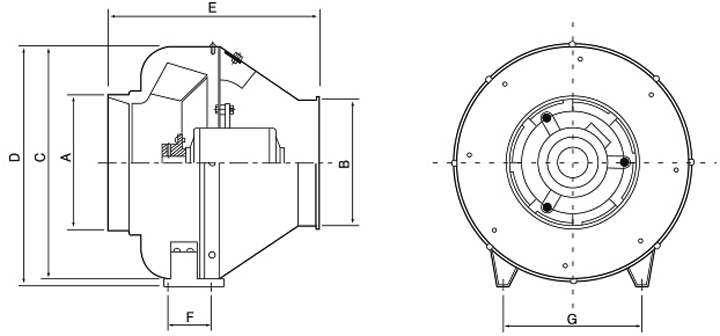

00_아이콘.jpg 외형도








00_아이콘.jpg 치수표

제품번호
흡입A Suction
토출B Discharge
C
D
E
F
G
AD-010-020
99
99
24
242
210
110
170
AD-015-020
140
140
282
302
240
90
172
AD-020-040
194
190
340
350
305
90
172
AD-025-040
246
246
410
420
366
90
252
AD-030-040
295
295
510
520
465
108
300
AD-035-040/060
340
345
586
663
596
445
490



제품번호
흡입A Suction
토출B Discharge
C
D
E
F
G
AD-025-020
250
250
220
360
194
160
220
AD-030-020
301
301
250
400
211
190
145

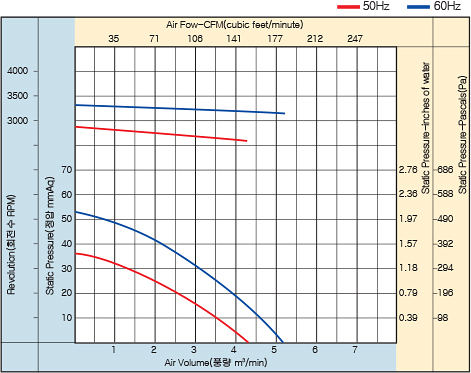

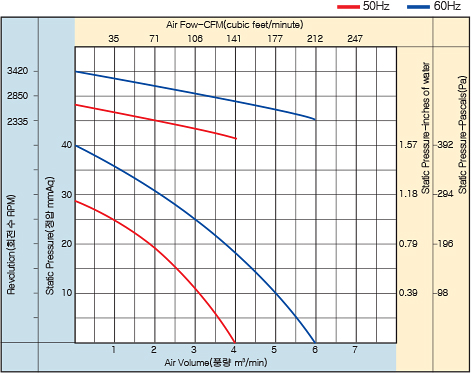

00_아이콘.jpg AD-010-020

구 분
50Hz
60Hz


전압/상
220/1∮
220/1∮
모터
30
40
소비전력
69
90
전류
0.6
0.8
회전수 MAX
2850
3290
풍량 MAX
4.3
5.25
정압 MAX
38
53
소음 MAX
57
60
무게(Kg)
3
3





00_아이콘.jpg AD-015-020

구 분
50Hz
60Hz


전압/상
220/1∮
220/1∮
모터
30
40
소비전력
64
80
전류
0.32
0.4
회전수 MAX
2735
3420
풍량 MAX
4.8
6
정압 MAX
28
40
소음 MAX
58
60
무게(Kg)
3
3

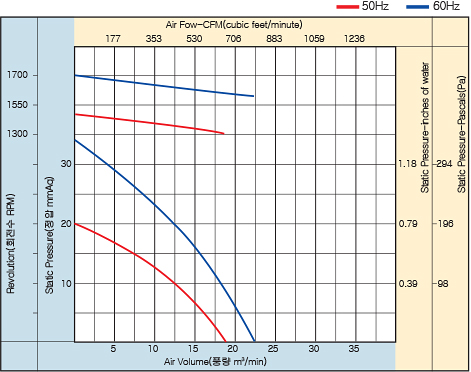

00_아이콘.jpg AD-020-040

구 분
50Hz
60Hz


전압/상
220/380
1∮/31∮
220/380
1∮/31∮
모터
65
80
소비전력
145
160
전류
0.85
0.8
회전수 MAX
1400
1700
풍량 MAX
18
22
정압 MAX
22
34
소음 MAX
64
66
무게(Kg)
9.0
9.0

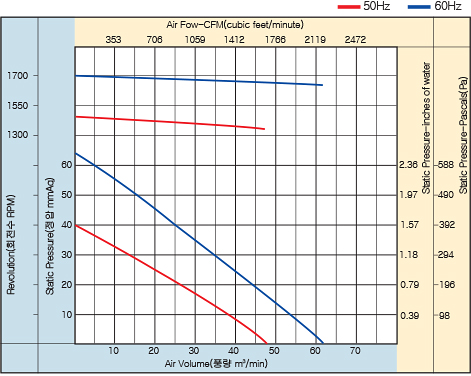

00_아이콘.jpg AD-025-040

구 분
50Hz
60Hz





전압/상
220/380
1∮/31∮
220/380
1∮/31∮
모터
200
250
소비전력
280
400
전류
1.40
1.9
회전수 MAX
1400
1700
풍량 MAX
28
35
정압 MAX
25
39
소음 MAX
68
70
무게(Kg)
11
11

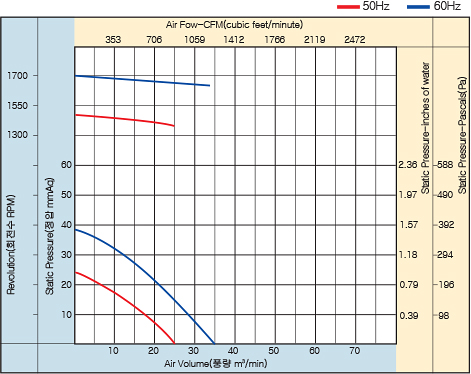

00_아이콘.jpg AD-030-040

구 분
50Hz
60Hz


전압/상
220/380
1∮/31∮
220/380
1∮/31∮
모터
600
750
소비전력
860
1100
전류
5.0
5.0
회전수 MAX
1400
1700
풍량 MAX
48
60
정압 MAX
41
64
소음 MAX
74
78
무게(Kg)
14
14

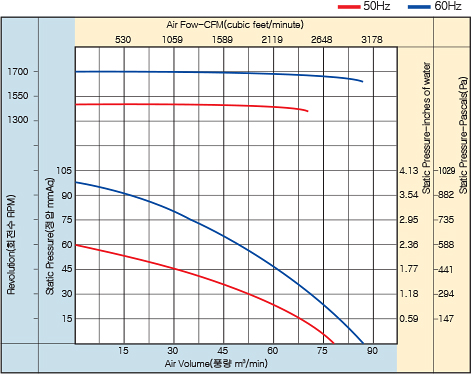

00_아이콘.jpg AD-035-040

구 분
50Hz
60Hz


전압/상
220/380
1∮/31∮
220/380
1∮/31∮
모터
1700
2200
소비전력
2240
2800
전류
7.0/4.2
8.7/5.0
회전수 MAX
1400
1700
풍량 MAX
70
87
정압 MAX
60
95
소음 MAX
75
80
무게(Kg)
34
34

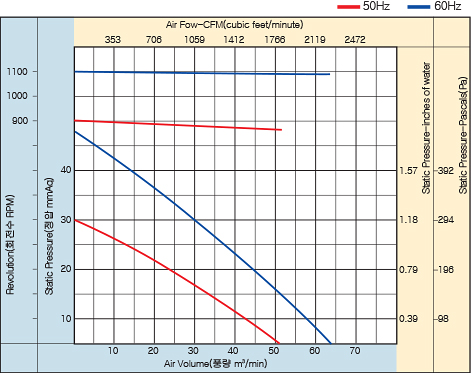

00_아이콘.jpg AD-035-060

구 분
50Hz
60Hz


전압/상
220/380
1∮/31∮
220/380
1∮/31∮
모터
640
800
소비전력
880
1100
전류
4.0/2.5
5.2/3.0
회전수 MAX
900
1100
풍량 MAX
52
63
정압 MAX
30
47
소음 MAX
66
70
무게(Kg)
34
34

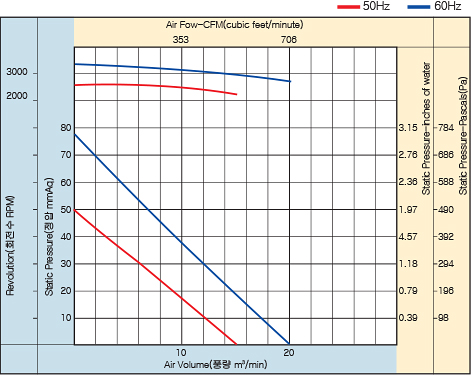

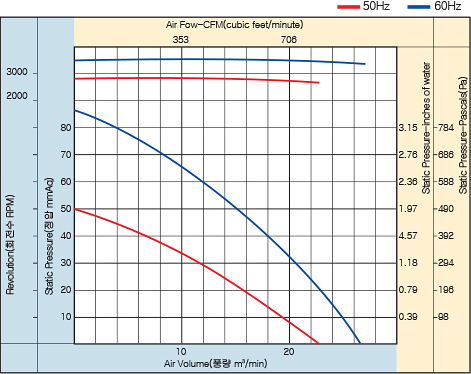

00_아이콘.jpg AD-025-020

구 분
50Hz
60Hz


전압/상
220/1∮
220/1∮
모터
50
80
소비전력
170
290
전류
0.81
1.15
회전수 MAX
2650
3150
풍량 MAX
16.8
20
정압 MAX
54
75
소음 MAX
70
76.5
무게(Kg)
6.8
6.8





00_아이콘.jpg AD-030-020

구 분
50Hz
60Hz




전압/상
220/1∮
220/1∮
모터
58
100
소비전력
211
365
전류
0.84
1.45
회전수 MAX
2960
3550
풍량 MAX
23
28
정압 MAX
60.3
87
소음 MAX
75
80.9
무게(Kg)
9.2
9.2
