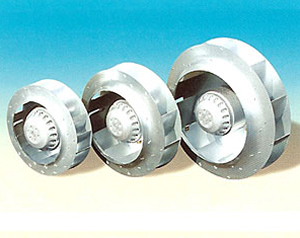

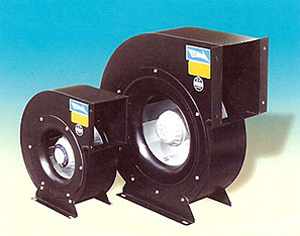

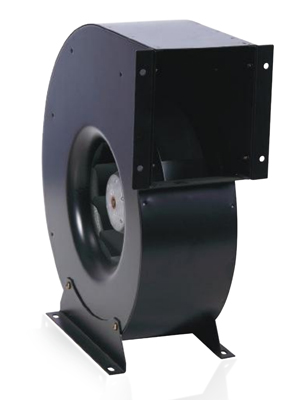

아우터 로터형 백워드 팬
|
|
|||
|---|---|---|---|
|
제품 특징
|
|||
|
팬 필터 유니트, 크림 룸 설비, 항온 항습기 및 공조용 유니트 장비에 가장 널리 사용되는 송풍기로서 특히 기존 팬과달리 경량화, 콤팩트화 하여 협소한 장소에도 간편하고 편리하게 설치가 용이한 구조로 설계, 제작되어 있습니다.
별도 구동 베이스가 필요 없이 제품이 가볍고 운반이 용이합니다.
백워드용 임펠라를 사용함으로서 주로 고정압 및 중정압용르로 고효율, 저소음화하여 고속 운전에 적합합니다.
모터는 일반적으로 소형모터로서 단상에 적합하며 주문에 의해서 삼상으로 제작으로도 가능합니다. 모터느 아우터로터형으로서 팬조립 및 분해가 용이합니다.
|
|||
사용처
팬 필터 유니트 및 크린룸 설비
항온 항습기 및 공조 설비용
빌딩 지하상가 및 일반 공장 급배기 환기용
① A : 아이올러스 (Aeolus Fan)
② O : 아우터로터 모터 (Outer rotor Motor)
③ B : 백워드 팬 (Centrifugal Backward Fan)
S : 시로코 팬 (Centrifugal Sirocco Fan)
④ 2 : 2극 (2Pole)
4 : 4극 (4Pole)
6 : 6극 (6Pole)
⑤ S : 편홉 (Single Suction)
D : 양홉 (Double Suction)
⑥ 날개 사이즈 (Impeller Size)
⑦ A : 날개, 모터 케이싱 완제품 (Impeller, Motor and Casing Ass'y)
B : 날개, 모터 (Impeller with Motor only)

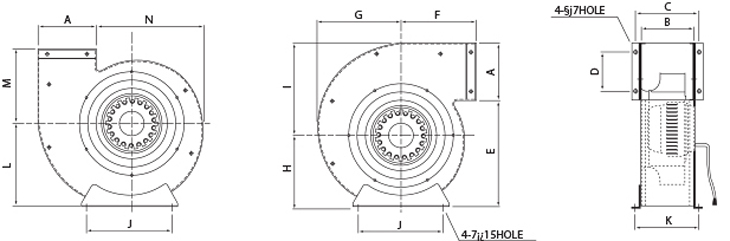

외형도
치수표
| Model No | A | B | C | D | E | F | G | H | I | J | K | L | M | N | 중량(Weight) kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
AOB2S-190-45A
|
120
|
100
|
116
|
80
|
188
|
145
|
151.5
|
136
|
172
|
140
|
124
|
136
|
174
|
186
|
4.7
|
|
AOB4S-190-45A
|
|||||||||||||||
|
AOB2S-225-50A
|
145
|
115
|
139
|
100
|
227.5
|
165
|
182
|
165
|
207.5
|
180
|
139
|
185
|
165
|
223.5
|
5.8
|
|
AOB4S-225-50A
|
|||||||||||||||
|
AOB2S-250-52A
|
165
|
122
|
122
|
110
|
240
|
190
|
199
|
180
|
225
|
200
|
146
|
205
|
190
|
237
|
7.5
|
|
AOB4S-250-52A
|
|||||||||||||||
|
AOB2S-280-50A
|
182
|
130
|
160
|
130
|
270
|
210
|
221
|
201
|
251
|
225
|
160
|
210
|
210
|
267
|
8.7
|
|
AOB4S-280-50A
|

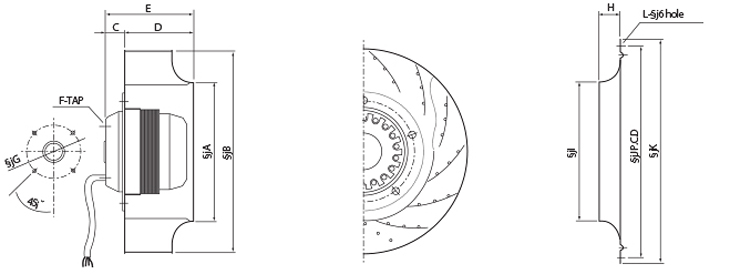

외형도
치수표
| Model No | 임펠라 (Impeller) | 벨 마우스 (Bell Mouth) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | F | G | H | I | J | K | L | |
|
AOB2S-190-45B
|
130
|
190
|
18
|
45
|
78
|
4
|
58
|
25
|
124
|
200
|
210
|
4
|
|
AOB4S-190-45B
|
||||||||||||
|
AOB2S-225-50B
|
153
|
225
|
18
|
75
|
93
|
4
|
58
|
25
|
125
|
245
|
260
|
6
|
|
AOB4S-225-50B
|
||||||||||||
|
AOB2S-250-52B
|
172
|
250
|
18
|
80
|
98
|
4
|
58
|
25
|
165
|
280
|
295
|
6
|
|
AOB4S-250-52B
|
||||||||||||
|
AOB2S-280-50B
|
190
|
280
|
18
|
81
|
99
|
4
|
58
|
30
|
182
|
315
|
330 |
6
|
|
AOB4S-280-50B
|
||||||||||||

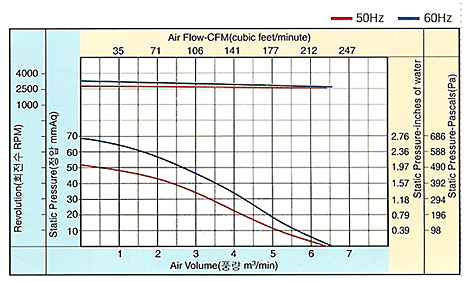

제품모델별 스펙 및 도면 AOB2S-190-45A
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
2
|
2
|
|
|
소비전력
|
60
|
78
|
|
|
전류
|
0.28
|
0.37
|
|
|
회전수 MAX
|
2620
|
2780
|
|
|
풍량 MAX
|
6.2
|
6.6
|
|
|
정압 MAX
|
52
|
62
|
|
|
소음 MAX
|
60
|
62
|
|
|
무게(Kg)
|
3.5
|
3.5
|

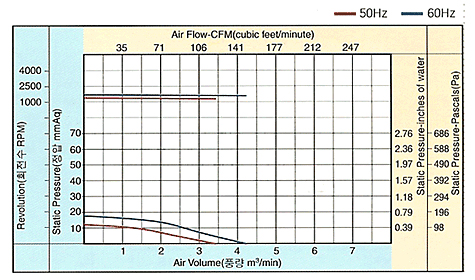

제품모델별 스펙 및 도면 AOB4S-190-45A
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.0
|
1.0
|
|
|
소비전력
|
66
|
52
|
|
|
전류
|
0.38
|
0.4
|
|
|
회전수 MAX
|
1380
|
1640
|
|
|
풍량 MAX
|
3.4
|
4.2
|
|
|
정압 MAX
|
12
|
18
|
|
|
소음 MAX
|
53
|
55
|
|
|
무게(Kg)
|
3.5
|
3.5
|

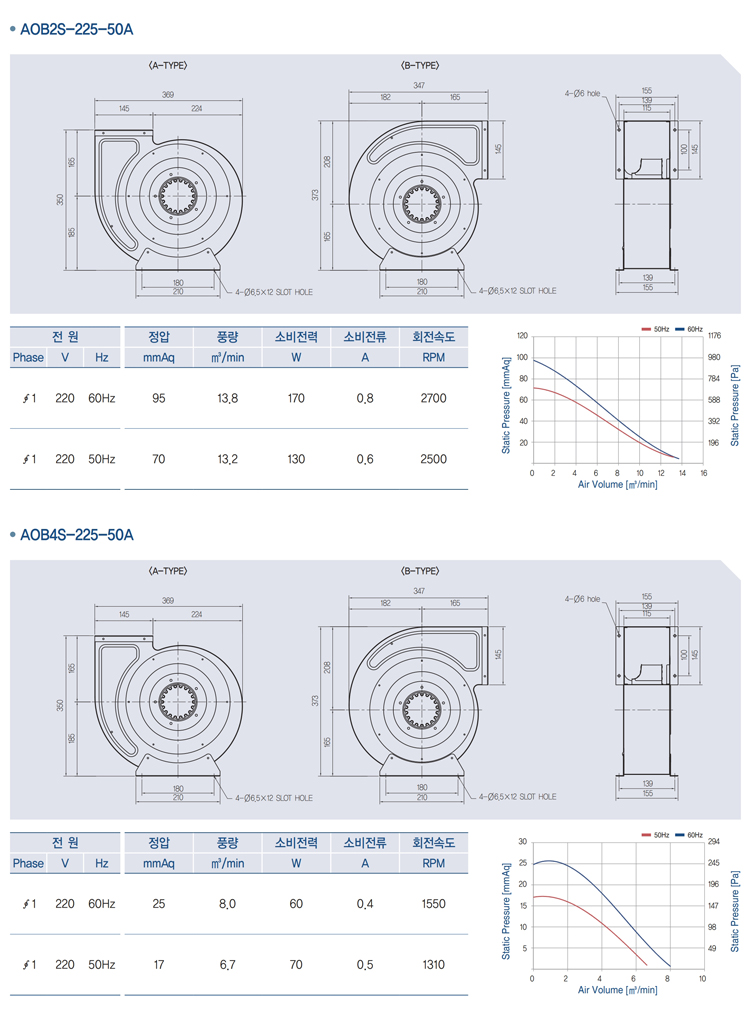

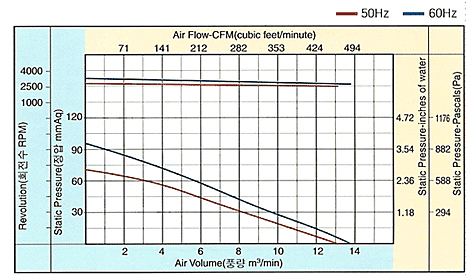

제품모델별 스펙 및 도면 AOB2S-225-50A
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
4
|
4
|
|
|
소비전력
|
135
|
170
|
|
|
전류
|
0.5
|
0.8
|
|
|
회전수 MAX
|
2500
|
2700
|
|
|
풍량 MAX
|
13.2
|
13.8
|
|
|
정압 MAX
|
70
|
95
|
|
|
소음 MAX
|
60
|
62
|
|
|
무게(Kg)
|
3.5
|
3.5
|

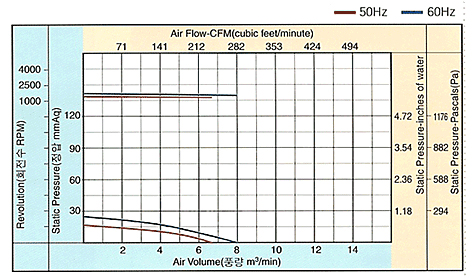

제품모델별 스펙 및 도면 AOB4S-225-50A
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.0
|
1.0
|
|
|
소비전력
|
72
|
62
|
|
|
전류
|
0.47
|
0.4
|
|
|
회전수 MAX
|
1310
|
1550
|
|
|
풍량 MAX
|
6.7
|
8.0
|
|
|
정압 MAX
|
17
|
25
|
|
|
소음 MAX
|
53
|
55
|
|
|
무게(Kg)
|
3.5
|
3.5
|

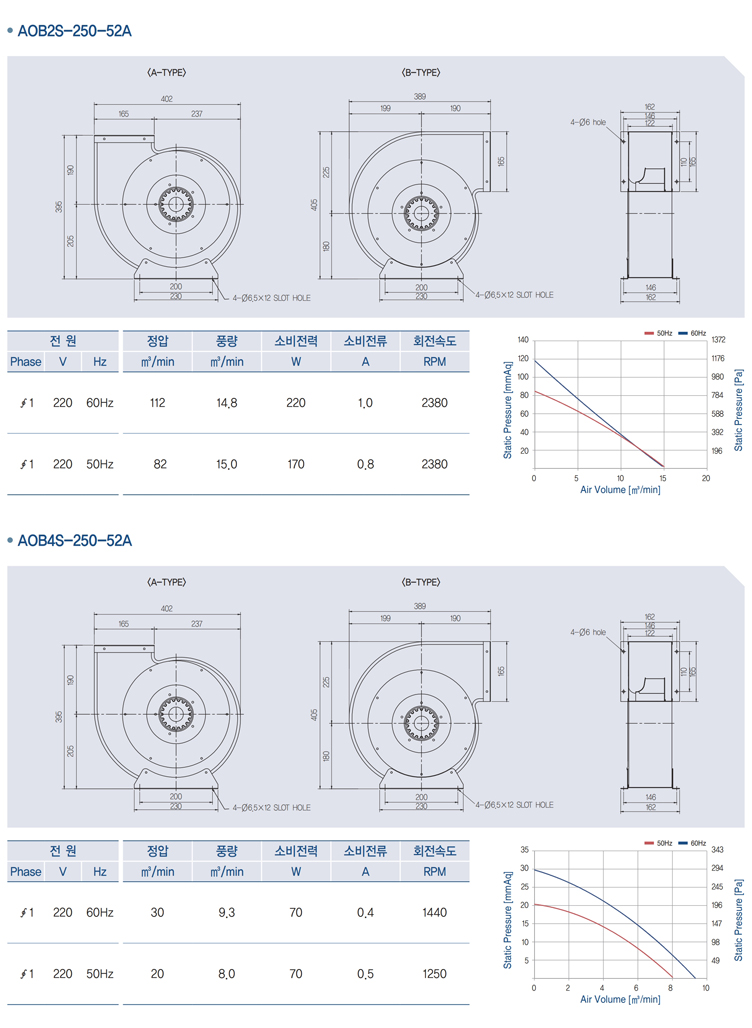

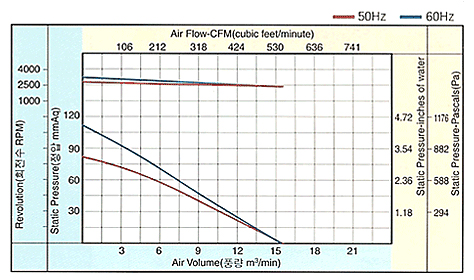

제품모델별 스펙 및 도면 AOB2S-250-52A
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
5
|
5
|
|
|
소비전력
|
175
|
225
|
|
|
전류
|
0.8
|
1.0
|
|
|
회전수 MAX
|
2385
|
2380
|
|
|
풍량 MAX
|
15.0
|
14.8
|
|
|
정압 MAX
|
82
|
112
|
|
|
소음 MAX
|
71
|
72
|
|
|
무게(Kg)
|
3.5
|
3.5
|

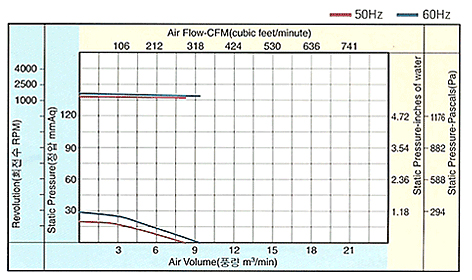

제품모델별 스펙 및 도면 AOB4S-250-52A
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.2
|
1.2
|
|
|
소비전력
|
75
|
70
|
|
|
전류
|
0.48
|
0.4
|
|
|
회전수 MAX
|
1250
|
1440
|
|
|
풍량 MAX
|
8.0
|
9.3
|
|
|
정압 MAX
|
20
|
30
|
|
|
소음 MAX
|
53
|
62
|
|
|
무게(Kg)
|
3.5
|
3.5
|

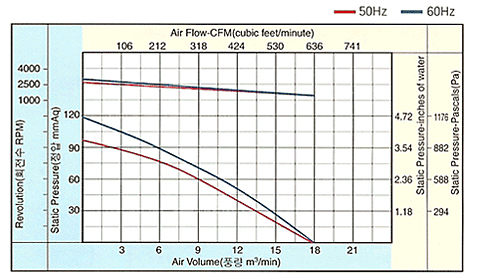

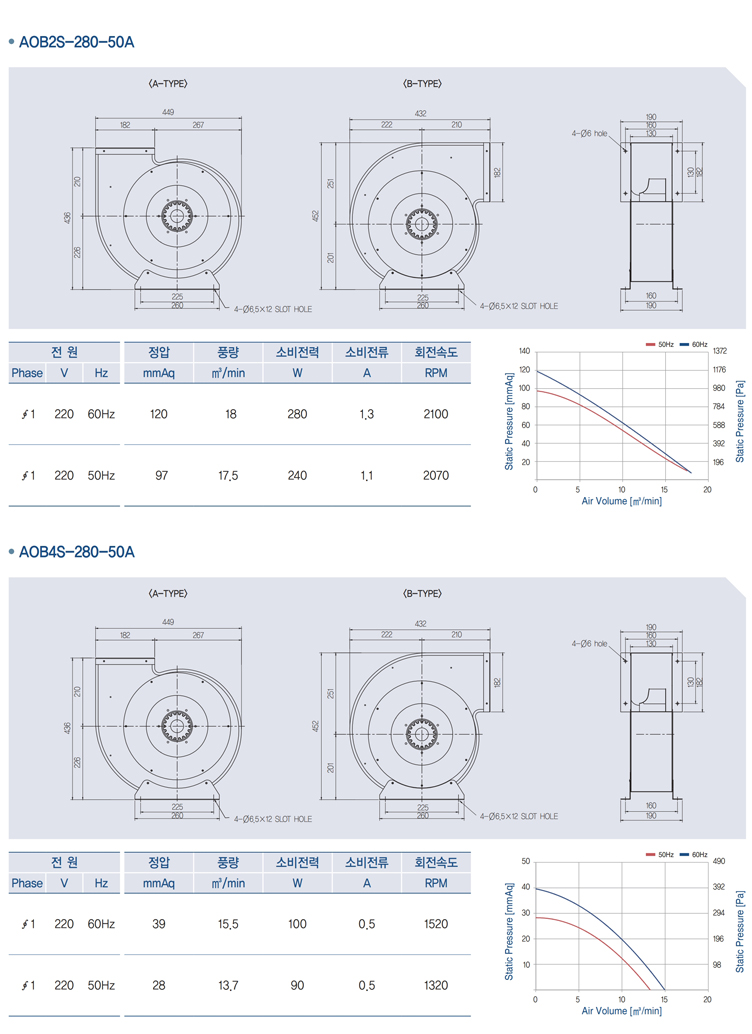

제품모델별 스펙 및 도면 AOB2S-280-50A
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
7
|
7
|
|
|
소비전력
|
240
|
285
|
|
|
전류
|
1.1
|
1.3
|
|
|
회전수 MAX
|
2070
|
2100
|
|
|
풍량 MAX
|
17.5
|
18
|
|
|
정압 MAX
|
97
|
120
|
|
|
소음 MAX
|
73
|
75
|
|
|
무게(Kg)
|
3.5
|
3.5
|

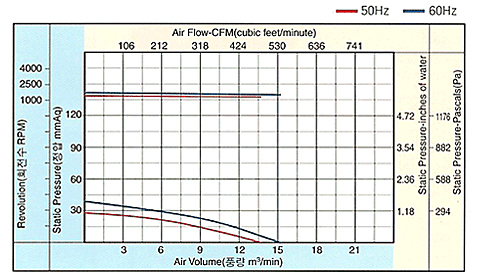

제품모델별 스펙 및 도면 AOB4S-280-50A
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
3.5
|
3.5
|
|
|
소비전력
|
93
|
100
|
|
|
전류
|
0.45
|
0.48
|
|
|
회전수 MAX
|
1320
|
1520
|
|
|
풍량 MAX
|
13.7
|
15.5
|
|
|
정압 MAX
|
28
|
39
|
|
|
소음 MAX
|
60
|
65
|
|
|
무게(Kg)
|
3.5
|
3.5
|

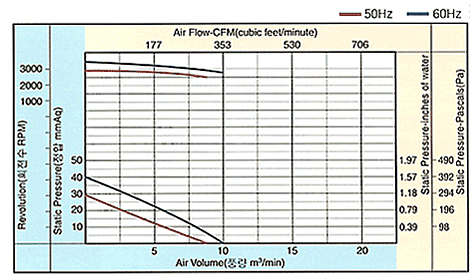

제품모델별 스펙 및 도면 AOB2S-190-45B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
2
|
2
|
|
|
소비전력
|
54
|
75
|
|
|
전류
|
0.25
|
0.35
|
|
|
회전수 MAX
|
2450
|
2550
|
|
|
풍량 MAX
|
8.7
|
10
|
|
|
정압 MAX
|
29
|
40
|
|
|
소음 MAX
|
60
|
62
|
|
|
무게(Kg)
|
2.8
|
2.8
|

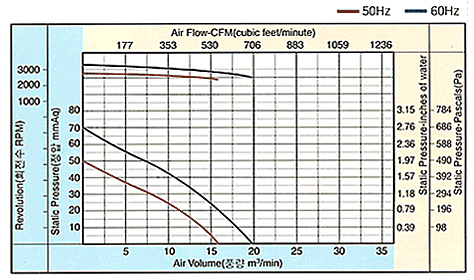

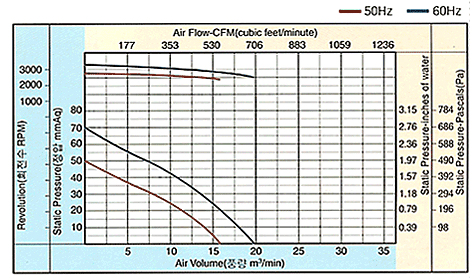

제품모델별 스펙 및 도면 AOB2S-225-50B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
4
|
4
|
|
|
소비전력
|
135
|
170
|
|
|
전류
|
0.6
|
0.75
|
|
|
회전수 MAX
|
2650
|
2950
|
|
|
풍량 MAX
|
16.2
|
19.2
|
|
|
정압 MAX
|
48
|
70
|
|
|
소음 MAX
|
60
|
62
|
|
|
무게(Kg)
|
3.0
|
3.0
|
제품모델별 스펙 및 도면 AOB2S-250-52B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
5
|
5
|
|
|
소비전력
|
175
|
240
|
|
|
전류
|
0.81
|
1.0
|
|
|
회전수 MAX
|
2600
|
2700
|
|
|
풍량 MAX
|
20.5
|
24.7
|
|
|
정압 MAX
|
55
|
80
|
|
|
소음 MAX
|
73
|
75
|
|
|
무게(Kg)
|
3.5
|
3.5
|

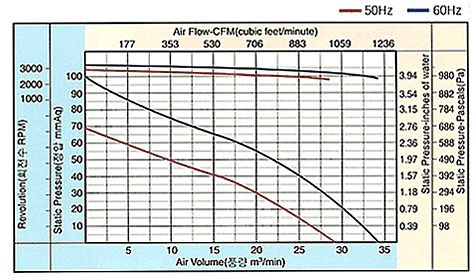

제품모델별 스펙 및 도면 AOB2S-280-50B
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
7
|
7
|
|
|
소비전력
|
250
|
340
|
|
|
전류
|
1.12
|
1.5
|
|
|
회전수 MAX
|
2700
|
2400
|
|
|
풍량 MAX
|
28.3
|
33.8
|
|
|
정압 MAX
|
69
|
100
|
|
|
소음 MAX
|
73
|
75
|
|
|
무게(Kg)
|
4.0
|
4.0
|

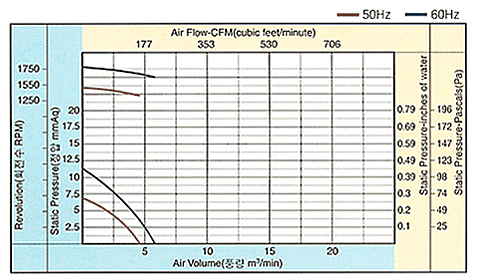

제품모델별 스펙 및 도면 AOB4S-190-45B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.0
|
1.0
|
|
|
소비전력
|
24
|
25
|
|
|
전류
|
0.14
|
0.15
|
|
|
회전수 MAX
|
1320
|
1450
|
|
|
풍량 MAX
|
4.7
|
5.7
|
|
|
정압 MAX
|
7
|
13.5
|
|
|
소음 MAX
|
48
|
50
|
|
|
무게(Kg)
|
2.5
|
2.5
|

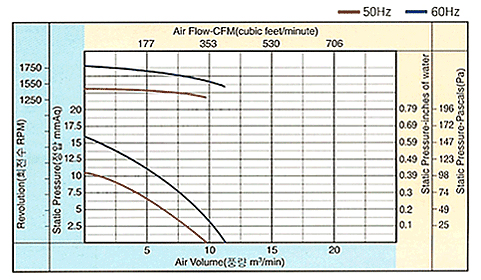

제품모델별 스펙 및 도면 AOB4S-225-50B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.2
|
1.2
|
|
|
소비전력
|
36
|
35
|
|
|
전류
|
0.19
|
0.17
|
|
|
회전수 MAX
|
1410
|
1640
|
|
|
풍량 MAX
|
9.7
|
11.3
|
|
|
정압 MAX
|
11
|
16
|
|
|
소음 MAX
|
53
|
55
|
|
|
무게(Kg)
|
2.8
|
2.8
|

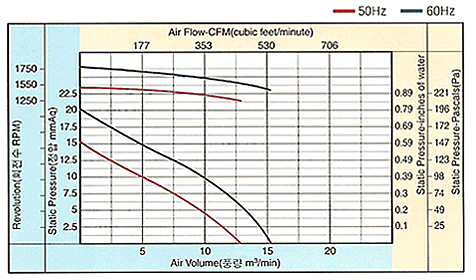

제품모델별 스펙 및 도면 AOB4S-250-52B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
1.2
|
1.2
|
|
|
소비전력
|
37
|
40
|
|
|
전류
|
0.17
|
0.2
|
|
|
회전수 MAX
|
1400
|
1600
|
|
|
풍량 MAX
|
13.0
|
15.3
|
|
|
정압 MAX
|
14
|
20
|
|
|
소음 MAX
|
60
|
63
|
|
|
무게(Kg)
|
3.2
|
3.2
|

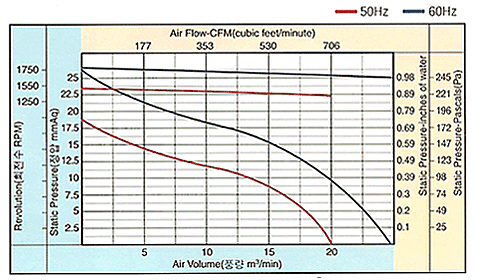

제품모델별 스펙 및 도면 AOB4S-280-50B
|
구 분
|
50Hz
|
60Hz
|
|
|---|---|---|---|
|
전압/상
|
220/
1§ |
220/
1§ |
|
|
모터
|
3.5
|
3.5
|
|
|
소비전력
|
80
|
100
|
|
|
전류
|
0.41
|
0.5
|
|
|
회전수 MAX
|
1420
|
1635
|
|
|
풍량 MAX
|
20
|
24.5
|
|
|
정압 MAX
|
19
|
26
|
|
|
소음 MAX
|
60
|
65
|
|
|
무게(Kg)
|
3.8
|
3.8
|
