팬제품 안내

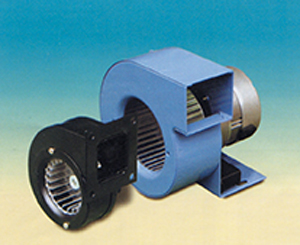

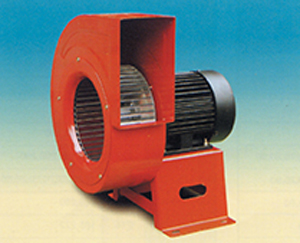

편흡입 직결구동형 다익 송풍기
 |
|||
|---|---|---|---|
|
제품 특징
|
|||
|
일반 공기 이송 장치에 널리 사용되는 송풍기로서 임펠라의 구조를 제외하고는 운심식 송풍기와 대동소이합니다. 케이싱은 강판제이며, 볼류트(Volute) 곡선을 가지고 있으며, 터보에 비해 적습니다.
풍량 및 정압에 따라 2극(3480RPM), 4극(1750RPM), 6극(1150RPM), 8극(850RPM) 등 다양하게 사용할 수 있으며, 사용 위치에 따라 회전 방향 및 모터 위치
건축물 흡/배기용, 소형 보일러용, 냉난방장치, 에어샤워 주차장 환기용에 널리 사용하고 있습니다.
|
|||

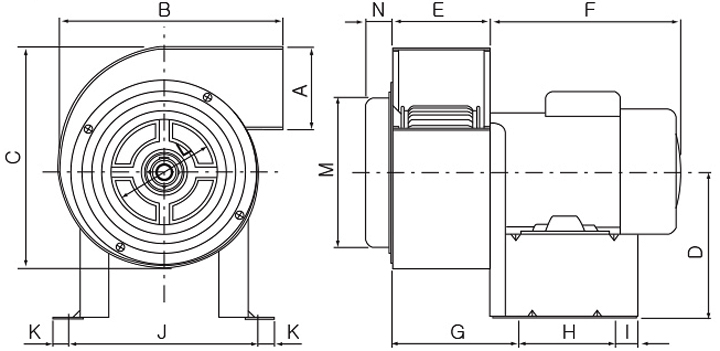

외형도
치수표
| Model No | A | B | C | D | E | F | G | H | I | J | K | L | M | N |
| AS0425S | 45 | 118 | 118 | - | 41 | 62 | - | - | - | - | - | Φ65 | - | - |
| AS0525S | 72 | 188 | 190 | 147 | 80 | 210 | 104 | 82 | 22.5 | 166 | 12 | Φ96 | Φ123 | 25 |
| AS0625S | 97 | 217 | 211 | 147 | 100 | 210 | 124 | 82 | 22.5 | 166 | 12 | Φ108 | Φ140 | 25 |
| AS0730S | 123 | 273 | 274 | 173 | 110 | 210 | 140 | 112 | 28 | 207 | 12.5 | Φ140 | Φ175 | 36 |
| AS0830S | 164 | 295 | 295 | 182 | 110 | 230 | 140 | 112 | 28 | 207 | 12.5 | Φ156 | Φ193 | 36 |
| AS0930S | 182 | 320 | 326 | 195 | 110 | 200 | 145 | 115 | 40 | 235 | 12.5 | Φ176 | Φ208 | 36 |
| AS0104S | 230 | 400 | 430 | 240 | 140 | 232 | 178 | 138 | 39 | 258 | 12.5 | Φ200 | Φ250 | 36 |
| AS0124S | 272 | 450 | 465 | 310 | 140 | 282 | 200 | 140 | 35 | 271 | 17.5 | Φ248 | Φ290 | 36 |

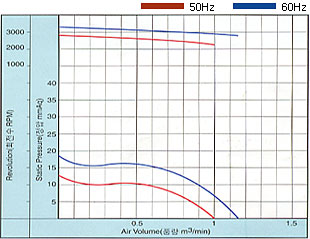

AS-0425S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/1∮
|
220/1∮
|
|
|
모터(Motor Power:W)
|
6
|
10
|
|
|
소비전력(Power Input:W)
|
12
|
21
|
|
|
전류(Ampere:A)
|
0.12
|
0.21
|
|
|
회전수(Revolution:RPM)MAX
|
2330
|
2790
|
|
|
풍량(Air Volume:㎥/min)MAX
|
1
|
1.16
|
|
|
정압(Static Pressure:mmAq)MAX
|
12.5
|
18
|
|
|
소음(Noise:dB)MAX
|
57
|
60
|
|
|
무게(Weight:Kg)
|
2.0
|
2.0
|
AS-0525S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
58
|
70
|
|
|
소비전력(Power Input:W)
|
125
|
150
|
|
|
전류(Ampere:A)
|
0.60
|
0.8
|
|
|
회전수(Revolution:RPM)MAX
|
2700
|
3300
|
|
|
풍량(Air Volume:㎥/min)MAX
|
6.5
|
8
|
|
|
정압(Static Pressure:mmAq)MAX
|
32
|
50
|
|
|
소음(Noise:dB)MAX
|
66
|
67
|
|
|
무게(Weight:Kg)
|
3.0
|
3.0
|

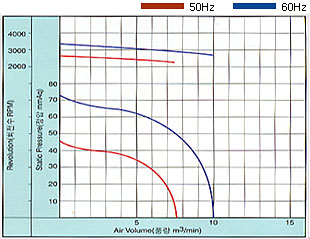

AS-0625S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
125
|
150
|
|
|
소비전력(Power Input:W)
|
350
|
450
|
|
|
전류(Ampere:A)
|
1.8
|
2.0
|
|
|
회전수(Revolution:RPM)MAX
|
2900
|
3300
|
|
|
풍량(Air Volume:㎥/min)MAX
|
7.5
|
10
|
|
|
정압(Static Pressure:mmAq)MAX
|
46
|
72
|
|
|
소음(Noise:dB)MAX
|
67
|
69
|
|
|
무게(Weight:Kg)
|
3.8
|
3.8
|

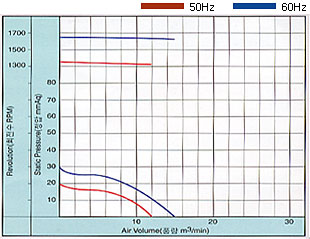

AS-0730S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
125
|
150
|
|
|
소비전력(Power Input:W)
|
150
|
210
|
|
|
전류(Ampere:A)
|
0.85
|
1.50
|
|
|
회전수(Revolution:RPM)MAX
|
1450
|
1650
|
|
|
풍량(Air Volume:㎥/min)MAX
|
12
|
15
|
|
|
정압(Static Pressure:mmAq)MAX
|
20
|
30
|
|
|
소음(Noise:dB)MAX
|
65
|
66
|
|
|
무게(Weight:Kg)
|
4.5
|
4.5
|

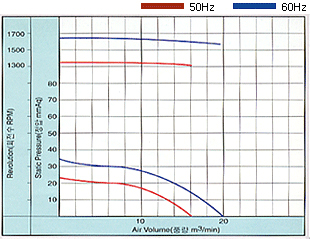

AS-0830S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3 |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
195
|
230
|
|
|
소비전력(Power Input:W)
|
210
|
340
|
|
|
전류(Ampere:A)
|
1.25
|
2.5
|
|
|
회전수(Revolution:RPM)MAX
|
1450
|
1650
|
|
|
풍량(Air Volume:㎥/min)MAX
|
16
|
20
|
|
|
정압(Static Pressure:mmAq)MAX
|
23
|
35
|
|
|
소음(Noise:dB)MAX
|
67
|
68
|
|
|
무게(Weight:Kg)
|
5.5
|
5.5
|

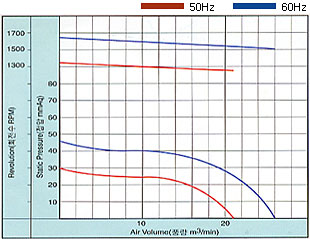

AS-0930S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
340
|
400
|
|
|
소비전력(Power Input:W)
|
420
|
580
|
|
|
전류(Ampere:A)
|
2.6
|
4.5
|
|
|
회전수(Revolution:RPM)MAX
|
1450
|
1650
|
|
|
풍량(Air Volume:㎥/min)MAX
|
21
|
26
|
|
|
정압(Static Pressure:mmAq)MAX
|
30
|
46
|
|
|
소음(Noise:dB)MAX
|
70
|
72
|
|
|
무게(Weight:Kg)
|
6.5
|
6.5
|

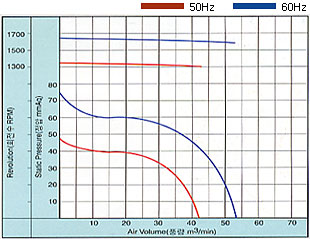

AS-0104S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
630
|
750
|
|
|
소비전력(Power Input:W)
|
890
|
1150
|
|
|
전류(Ampere:A)
|
4.9
|
6.0
|
|
|
회전수(Revolution:RPM)MAX
|
1350
|
1650
|
|
|
풍량(Air Volume:㎥/min)MAX
|
43
|
53
|
|
|
정압(Static Pressure:mmAq)MAX
|
48
|
75
|
|
|
소음(Noise:dB)MAX
|
76
|
78
|
|
|
무게(Weight:Kg)
|
9.0
|
9.0
|

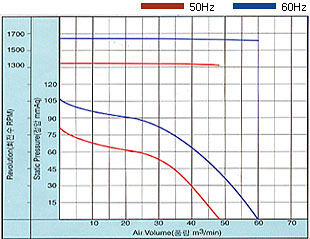

AS-0124S
|
구 분
|
50Hz
|
60Hz
|
 |
|---|---|---|---|
|
전압/상(Volt/Phase)
|
220/380/
1∮/3∮ |
220/380/
1∮/3∮ |
|
|
모터(Motor Power:W)
|
1250
|
1500
|
|
|
소비전력(Power Input:W)
|
1540
|
2000
|
|
|
전류(Ampere:A)
|
7.0
|
8.1
|
|
|
회전수(Revolution:RPM)MAX
|
1350
|
1650
|
|
|
풍량(Air Volume:㎥/min)MAX
|
48
|
60
|
|
|
정압(Static Pressure:mmAq)MAX
|
86
|
108
|
|
|
소음(Noise:dB)MAX
|
79
|
82
|
|
|
무게(Weight:Kg)
|
12
|
12
|
